Panel ambiental SCAL-NR: solución integral para calidad del aire, confort térmico en oficinas y nivel de ruido con aviso sonoro
PRL – Visualizar y cumplir con los reales decretos: RD 486/1997 (pdf) / RD 286/2006 (pdf) / RD 488/1997 (pdf)
(ver Acrónimos al final del artículo)
Introducción
Los lugares de trabajo son, por la cantidad de horas que pasamos en ellos, determinantes para la calidad de vida qué disfrutamos en nuestro día a día. En los últimos años, y gracias al aprendizaje que supuso para muchas personas hablar del COVID (“mascarillas”, “ventilación”, “concentración de CO2”, “riesgo de contagio”,…), hay una mayor concienciación por parte de muchos trabajadores y empresarios en estos aspectos.
De ahí que se ha reforzado la importancia de medir CO₂ en las oficinas, ventilar correctamente y garantizar el confort térmico de las mismas. Hoy en día, técnicos PRL disponen de dispositivos como el panel ambiental SCAL-NR para asegurar las condiciones óptimas.
Abrir ahora una ventana en la clase del colegio, universidad u oficina, cuando el ambiente está cargado, ya no supone que te miren mal el resto de compañeros y compañeras.
Pero lo cierto es que hay normativa muy rigurosa desde hace años, donde expertos en PRL y Seguridad Laboral, aplican toda su experiencia en el diseño de los puestos de trabajo de los edificios climatizados, los talleres de las fábricas y otros centros de pública concurrencia como centros educativos u hospitales.
Factores ambientales clave
La temperatura, la humedad relativa, la ventilación, el nivel de ruido y la acumulación de gases en espacios poco ventilados, son factores que se deben vigilar para cumplir con la normativa vigente y, sobre todo, que las personas desarrollen su actividad en condiciones idóneas.
El panel ambiental calidad del aire y ruido SCAL-NR permite mostrar en tiempo real estos parámetros y ayudar a los técnicos PRL a elaborar checklist de las condiciones ambientales.
Las nuevas tecnologías usando dispositivos como sensores, dispositivos IoT, miniPCs, pasarelas, etc permiten crear equipos o paneles que exponen en tiempo real las condiciones ambientales a los trabajadores de ese lugar de trabajo.

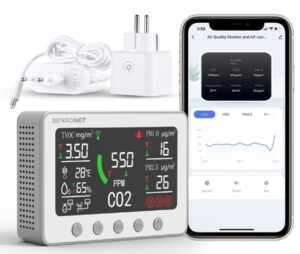

Un ejemplo es el sensor SCAL-L7 (ver foto siguiente), con pantalla de 7 pulgadas, integración MODBUS y con la aplicación Tuya usando WiFi, mide: temperatura, humedad relativa, gas CO2, Volátiles (TVOC) y partículas en suspensión PM 1 y 2.5 micras.
Objetivo
Este documento expone cuáles son las condiciones ambientales que se deben cumplir en el entorno laboral resumiendo los detalles más importantes del Real Decreto 486/1997 condiciones ambientales, “por el que se establecen las disposiciones mínimas de seguridad y salud en los lugares de trabajo” en lo que respecta a temperatura, humedad relativa, ventilación.
Por otro lado, se detallan los niveles de ruido deseables en un entorno laboral acorde a los reales decretos:
- RD 286/2006, “sobre la protección de la salud y la seguridad de los trabajadores contra los riesgos relacionados con la exposición al ruido” y, en un entorno de oficinas”.
- RD 488/1197, “sobre disposiciones mínimas de seguridad y salud relativas al trabajo con equipos que incluyen pantallas de visualización”.
El ruido, como evento que se puede producir de forma esporádica o de forma continua y sostenida es un factor muy estresante para las personas que lo sufren sin no tienen el EPI adecuado. Muchas veces las personas que están en un laboratorio, un taller o una fábrica, elevan la voz o usan dispositivos con un volumen sonoro que desconcentra a sus compañeros y les impide comunicarse correctamente.
Por último, se presenta el Panel SCAL-NR como medidor/expositor de la calidad del aire y nivel de ruido desarrollado por nuestra empresa para ayudar a cumplir con la normativa vigente y, sobre todo, exponer a los trabajadores y estudiantes de cuáles son los valores ambientales en ese momento y si el ruido está dentro de los límites deseables en todo momento.
Condiciones ambientales (extracto de RD 486/1997)
Temperatura
Acorde al real decreto la temperatura de los locales donde se realicen trabajos sedentarios propios de oficinas o similares estará comprendida entre 17 y 27 ºC y la temperatura de los locales donde se realicen trabajos ligeros estará comprendida entre 14 y 25 ºC.
Ahora bien, durante los años de vigencia del RD 14/2022, “de medidas de sostenibilidad económica en el ámbito del transporte, en materia de becas y ayudas al estudio, así como de medidas de ahorro, eficiencia energética y de reducción de la dependencia energética del gas natural”, que introdujo medidas de ahorro y la eficiencia energética, se estableció que la temperatura de la calefacción en invierno no podía superar los 19°C y la del aire acondicionado en verano no podía bajar de los 27°C en lugares como oficinas, comercios, aeropuertos y edificios públicos.
Humedad
Los valores de humedad saludables varían entre el 40% y el 60%, y es considerado perjudicial a partir del 65% por los microorganismos que pueden reproducirse en las superficies.
Por otro lado, en las zonas costeras, muchas veces es muy complicado mantener valores por debajo del 70%. En estos casos, es importante garantizar que la ventilación es la apropiada para evitar como alergias, asma o de contraer infecciones virales y bacterianas o agravar lesiones en pieles atópicas.
Ventilación
El real decreto define una renovación mínima en locales de trabajo como de 30 metros cúbicos de aire limpio por hora y trabajador, en el caso de trabajos sedentarios en ambientes no calurosos ni contaminados por humo de tabaco y de 50 metros cúbicos, en los casos restantes, a fin de evitar el ambiente viciado (Gas CO2) y los olores desagradables (COV).
Si el edificio consta de un sistema de ventilación con ventanas fijas (sin apertura manual) la distribución de las entradas de aire limpio y salidas de aire viciado, deberán asegurar una efectiva renovación del aire del local de trabajo.
Lógicamente, en un colegio o edificio sin sistema de climatización específico, las ventanas serán los instrumentos que se usen para ventilar adecuadamente.

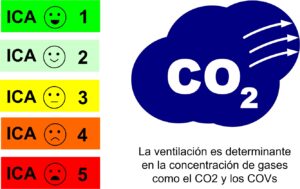

Concentración gas CO2
Los valores mínimos de ventilación establecidos son los valores necesarios para evitar el ambiente viciado y los olores desagradables debidos fundamentalmente a la ocupación y la actividad humana; en concreto, a los contaminantes generados por las personas (dióxido de carbono, vapor de agua, partículas, olores, etc.). De todos ellos, el dióxido de carbono es el compuesto más representativo y sobre el que se basa el cálculo del caudal de aire de renovación. Así pues, este caudal es función de la tasa de generación de dióxido de carbono (conocida para las personas en reposo y directamente proporcional a la actividad metabólica) y de la concentración aceptable para conseguir los objetivos planteados.
Controlar y medir CO₂ de forma continua, asegura a los técnicos de prevención y consultorías PRL, que el ambiente tiene la ventilación correcta.

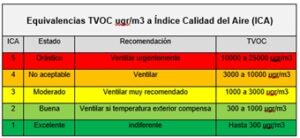

Compuestos Orgánicos Volátiles (COV)
Los compuestos orgánicos volátiles (COV) son un grupo de sustancias químicas que contienen carbono y que se evaporan fácilmente a temperatura ambiente. Están presentes en muchos productos y materiales comunes como: pinturas, barnices, disolventes, muebles, plásticos, alfombras o revestimientos de suelos, y su acumulación puede afectar al confort y la salud en locales, oficinas, hospitales o colegios. Un exceso de COV impacta directamente en el índice de calidad del aire ICA.
Son sustancias que, al evaporarse, se liberan al ambiente interior y su acumulación en espacios cerrados puede generar olores desagradables y afectar a la salud de las personas.
Los COV son contaminantes especialmente relevantes en viviendas, oficinas, escuelas y hospitales, en edificios nuevos o recién renovados, así como en espacios mal ventilados o con materiales de baja calidad ambiental.
Nivel de Ruido (extracto de RD 286/2006 y RD 488/1997)

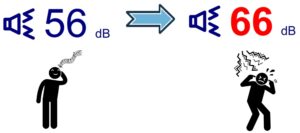

El ruido en el entorno laboral genera molestias puntuales, pero si se produce de forma continuada y con unos valores por encima de un umbral determinado puede provocar pérdida de audición, aumentar los accidentes y disminuir la productividad.
Según el RD 286/2006 ruido, se deben establecer límites claros de exposición. El panel ambiental SCAL-NR actúa como medidor de ruido laboral con aviso sonoro, configurable según cada entorno.
Aunque el RD286/2006 define muy bien cuáles son los niveles de ruido que pueden producir efectos indeseables, en este artículo vamos a diferenciar entre dos entornos laborales, por un lado, las oficinas, aulas, etc y por el otro, la industria manufacturera.
Trabajo en oficinas/aulas/salas (aplicación del RD 488/1997 – subapartado “Ruido”)
En muchas oficinas (con distribución de mesas calientes), salas de espera, clases de laboratorio en colegios o universidades y otros similares no hay fuentes de ruido importantes, pero de repente se generan estos o, de forma inconsciente, las personas empiezan a hablar con mayor intensidad.
Habitualmente en entornos de oficina, o similar, no se suelen superar los valores de exposición superiores a 50 dB(A). En casos puntuales que se sobre pase esos umbrales se pueden producir efectos indeseables tales como reducción del rendimiento, interferencias en la comunicación y disminución de la atención y de la concentración.
El real decreto aconseja considerar todas las fuentes de emisión de ruido y evitar su propagación hasta los puestos de trabajo. El equipamiento informático junto con el mobiliario y la estructura arquitectónica pueden causar y propagar ruidos que cause efectos indeseados para la atención y la comunicación verbal.
Los valores recomendados de exposición a ruido son:
- Para trabajos de rutina de oficinas: de 45 dB a 55 dB.
- Para salas de reuniones o tareas que implican concentración: de 35 dB a 45 dB.
Estas cifras junto con otros conceptos como el tiempo de reverberación y de propagación del sonido son los que determinan la calidad del puesto de trabajo.
El panel ambiental SCAL-NR permite configurar alarmas cuando se exceden estos niveles, sirviendo a los técnicos de PRL como herramienta preventiva de educación a las personas que trabajan en esa sala/oficina.
Industria manufacturera
Los talleres y fábricas las fuentes de ruido son inherentes a los procesos productivos y en estos casos, normalmente, con llevar a cabo unas medidas correctoras que minimicen el impacto de las fuentes de ruido o dotando de los EPIs adecuados a los trabajadores es suficiente.
El real decreto define los valores de exposición al ruido y medidas a tomar:
- 80 dB(A): Nivel de acción inferior. Requiere información y formación del trabajador, vigilancia de la salud y disponibilidad de EPIs, según la Guía Técnica de Ruido.
- 85 dB(A): Nivel de acción superior. Además de las acciones anteriores, se exige la obligatoriedad del uso de EPIs (protectores auditivos) y la puesta en marcha de un programa de medidas técnicas y organizativas documentado.
- 87 dB(A): Límite máximo de exposición. No debe superarse en ninguna circunstancia, incluso con el uso de protectores auditivos. Para asegurar el cumplimiento, se deben aplicar medidas inmediatas para reducir la exposición.
El panel ambiental SCAL-NR facilita a los responsables de prevención identificar y señalizar estas superaciones con un display ambiental con aviso sonoro.
Acrónimos
EPI Equipo de Protección Individual
PRL Prevención de Riesgos Laborales
RD Real Decreto
IoT Internet of Things
dB decibelios
dB(A) decibelios ponderados a una distancia de 50 centímetros para el oído humano que solo capta frecuencias entre 20 y 20.000 Hz.
ICA Indice de Calidad del Aire
TVOCs Total Volatile Organic Compounds

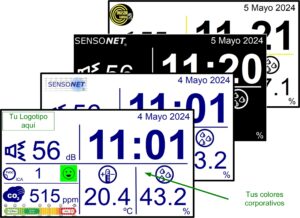

Panel SCAL-NR de SENSONET
En SENSONET hemos aprovechado nuestra experiencia en sensores ambientales y paneles/dashboards para desarrollar un producto que exponga las medidas ambientales y de ruido con un monitor de cualquier tamaño.
Este panel se ha diseñado para aplicaciones donde se debe mostrar la fecha/hora y se espera que el confort (temperatura y humedad relativa), la calidad del aire (concentración de CO2 y TVOC) y el nivel de ruido (decibelios) se mantengan dentro de los niveles adecuados.
Es un producto que ayuda a los técnicos PRL y consultorías en la monitorización de la calidad del aire y en la educación de los trabajadores en lo relativo al ruido.
Aplicaciones principales del panel ambiental SCAL-NR:
- BIBLIOTECAS y ARCHIVOS: control de ruido y calidad del aire en salas de lectura, estudio.
- SANITARIO: hospitales, clínicas, salas de espera control de CO₂, ICA y ruido en hospitales según normativa.
- LABORAL: talleres, oficinas, central llamadas, salas coworking. Supervisión de confort térmico en oficinas, humedad y ruido.
- EDUCACIÓN: laboratorios formación, comedores, salas lectura y estudio. Evita acumulación de CO₂ y exceso de ruido.
- HOSTELERIA: café boutiques, centros de retiro/wellness/meditación.
Puedes ver más detalles de este producto pinchando sobre está imagen…
Descubre más en: Panel SCAL-NR
